基于 VITA57.1 标准的单通道 6GSPS 12 位AD采集，单通道 6GSPS 16 位 DA(AD9176)输出 子卡

FMC147 是一款单通道 6.4GSPS（或者配置成 2 通道 3.2GSPS）采样率的 12 位 AD 采集、单通道 6GSPS（或配置成 2 通道 3GSPS）采样率 16 位 DA 输出子卡模块，该板卡为 FMC 标准，符合 VITA57.1规范，该模块可以作为一个理想的 IO 单元耦合至 FPGA 前端，数字端通过 8lane 通道的 JESD204B 接口传输至 FPGA，板卡最大支持 1路 6.4GSPS 采样率的射频直采，-3dB 模拟输入带宽高达 8GHz，对瞬时带宽低于 3GHz 的信号均可实现第一奈奎斯特的数字化。
该板卡支持板上可编程采样时钟和外部参考时钟，多片板卡还可以通过触发（输入/输出）信号进行同步采集，该板卡 4 路模拟信号输入通过 50Ω特征阻抗的 SSMC射频连接器接入，采用交流变压器耦合。
板卡可广泛应用于雷达信号处理、电子对抗等场景。

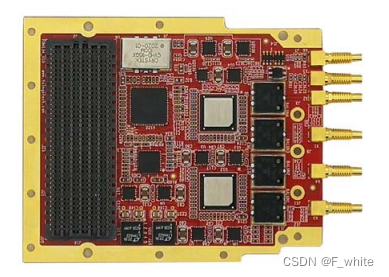

实物图

功能框图

技术指标

性能指标：
 ADC 支持 1 路 6.4GSPS 采样率或 2 路 3.2GSPS 采样率；
 ADC 模拟输入带宽：8GHz（-3dB）；
 ADC 满量程输入电压：0.8Vpp；
 DAC 支持 1 路 6GSPS 采样率或 2 路 3GSPS 采样率；
 DAC 模拟信号输出功率范围：≥-10dbm；
 DAC 每个通道都支持独立的 NCO 模式；
 数字接口：8laneJESD204B 接口；

FMC 接口指标：
 标准 FMC 子卡，符合 VITA57.1 规范；
 板卡支持 1 片 EEPROM；
 FMC 连接器型号：ASP-184330-01，HPC 接口；
 板卡采用+12V 供电，整板典型功耗 8W；

时钟分配：
 支持外时钟模式；
 板载 1 片高精度时钟芯片 HMC7044；

其它功能：
 支持外触发；
 板载状态指示灯；
 物理与电气特征
 板卡尺寸：84.1x69mm
 板卡供电：3A[email protected]+12V（±5%）
 散热方式：自然风冷散热或金属导冷散热

环境特征
 工作温度：-40°~﹢85°C；
 存储温度：-55°~﹢125°C；
 工作湿度：5%~95%，非凝结

软件支持
 可选集成板级软件开发包（BSP）：
 支持 Xilinx 开发板，如 ZCU102、KCU1500、VCU108 等；
 支持我司自主研制的 KU、ZU、VU 系列板卡程序移植；
  可根据需求提供定制化算法与系统集成
