开发板训练：STM32下的多任务程序

2022-07-17 05:20:00 【大马哈鱼拌柠檬】

开发板训练：STM32下的多任务程序

关于我的开发板

我所使用的开发板是野火STM32F103指南者开发板，也使用了高速DAP仿真器，才拿到手，一波连接，如下图：
在这里插入图片描述

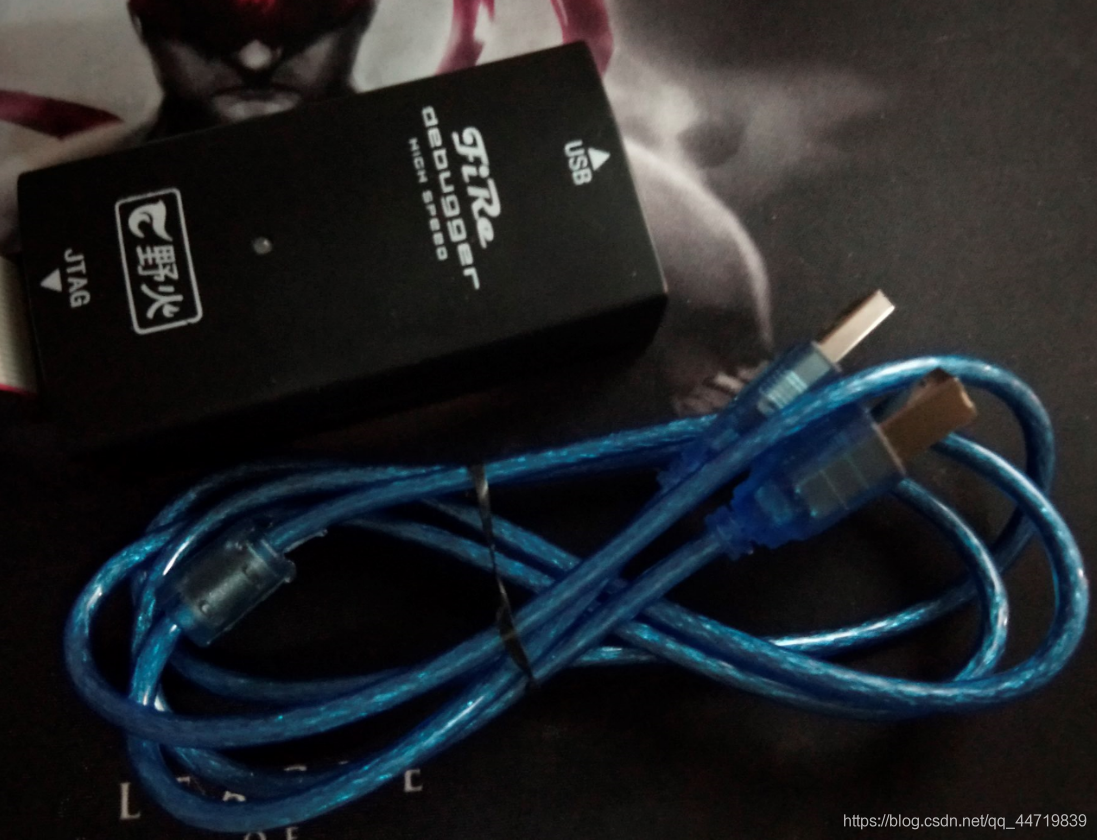

下图就是传说中的高速DAP：
在这里插入图片描述
在网上找了找高速仿真器的特点，如下：
1、支持RAM 所有 Cortex内核 控制器，属于HID设备，无需安装驱动，即插即用。
2、兼容性好，支持XP/WIN7/WIN8/WIN10操作系统。
3、下载速度块，稳定，不丢固件，支持在线调试和硬件仿真。
4、DAP仿真器分高速和全速两个版本，高速版支持JTAG和SWD模式，全速版只支持SWD模式

对了，记得开发板上要连USB转串口，根据需要连接，连好确认无误再打开开关。
在这里插入图片描述
准备工作做好了，现在快进到我们的实验！

1.闪烁的LED

第一个实验，我们完成这样的一个周期任务：每间隔500ms闪烁（变化）一次LED。

1.我们去找在野火提供的资料中提取移植好FreeRTOS的模板。
不需要修改。
在这里插入图片描述
2.点击魔术棒进行配置
在这里插入图片描述

在这里插入图片描述
配置里要知道，我们是SW和JTAG都支持的，但有的时候会出现No Debug Unit Device Found。根据之前实验的经验，大概率电脑没有识别高速仿真器串口，建议更新一下，更新流程如下图：
在这里插入图片描述
电脑第一次连高速仿真器貌似都会出现这个问题。都是小问题。
这次野火的其实也算是配置好了的，不需要过多的修改。
3.开始烧录
烧录之前要编译要编译要编译，不然出现工作环境问题。
在这里插入图片描述
从左往右，先编译，再烧录！
4.结果：
在这里插入图片描述
小灯闪了起来，实验完成。

2.helloworld!

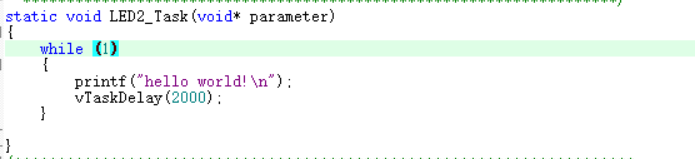

在上面的实验基础上改一下。
在这里插入图片描述
实验结果如下：
在这里插入图片描述
实验完成。
