MGRE/OSPF综合实验

实验要求

1. R6为ISP只能配置IP地址，R1-R5的环回为私有网段
2. R1/R4/R5为全连的MGRE结构，R1/R2/R3星型的拓扑结构，R1为中心站点
3. 所有私有网段可以互相通讯，私有网段使用OSPF完成

实验开始

1. 配置ip地址
   R1-R5类似


   R6


   配置缺省路由
   给除了ISP的R6外其它的路由器去写一个指向R6的缺省，目的是为了搞通公网
   [r1]ip route-static 0.0.0.0 0 16.1.1.2
   [r1]ip route-static 0.0.0.0 0 61.1.1.2
   [r2]ip route-static 0.0.0.0 0 26.1.1.2
   [r3]ip route-static 0.0.0.0 0 36.1.1.2
   [r4]ip route-static 0.0.0.0 0 46.1.1.2
   [r5]ip route-static 0.0.0.0 0 56.1.1.2
2. R1/R4/R5为全连的MGRE结构，R1/R2/R3星型的拓扑结构，R1为中心站点
   R1

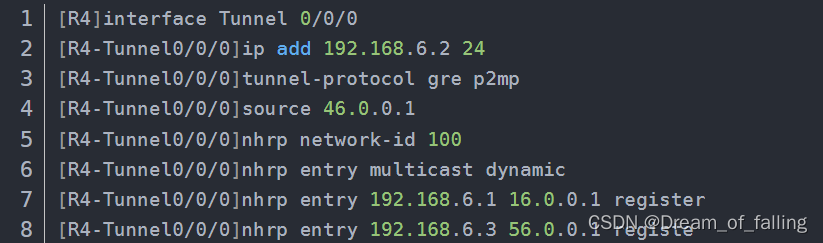

   R4

   R5

   如图

   因为为星型的拓扑结构，所以可能会出现DR的选举错误，此时需要将R2、R3的tunnel接口的优先级改为0，使他们不参与选举，致使R1成为DR，另外R2、R3需要到R1去注册，同样需要将接口类型切换为broadcast，并且也要开启伪广播
   R1

   R2

   R3

   如图

3. 配置ospf
   将各自的网段宣告进去
   R1
   [r1]ospf 1 router-id 1.1.1.1
   [r1-ospf-1]a 0
   [r1-ospf-1-area-0.0.0.0]network 192.168.1.1 0.0.0.0
   [r1-ospf-1-area-0.0.0.0]network 10.1.1.1 0.0.0.0
   [r1-ospf-1-area-0.0.0.0]network 11.1.1.1 0.0.0.0

R2
[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]a 0
[r2-ospf-1-area-0.0.0.0]network 11.1.1.1 0.0.0.0
[r2-ospf-1-area-0.0.0.0]network 192.168.2.1 0.0.0.0

R3
[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]a 0
[r3-ospf-1-area-0.0.0.0]network 192.168.3.1 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 11.1.1.3 0.0.0.0

R4
[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]a 0
[r4-ospf-1-area-0.0.0.0]net 192.168.4.1 0.0.0.0
[r4-ospf-1-area-0.0.0.0]net 10.1.1.2 0.0.0.0

R5
[r5]ospf 1 router-id 5.5.5.5
[r5-ospf-1]a 0
[r5-ospf-1-area-0.0.0.0]network 192.168.5.1 0.0.0.0
[r5-ospf-1-area-0.0.0.0]network 10.1.1.3 0.0.0.0
如图
