FMC136 是一款 4 通道 250MHz 采样率 16 位 AD 采集 FMC子卡，符合 VITA57 规范，可以作为一个理想的 IO 模块耦合至FPGA前端，4 通道 AD 通过高带宽的 FMC 连接器（HPC）连接至FPGA 从而大大降低了系统信号延迟。
该板卡支持板上可编程采样时钟和外部参考时钟以及采样时钟，多片板卡还可以通过触发（输入/输出）信号进行同步采集，该板卡 4路模拟信号通过 50Ω特征阻抗的 SSMC 射频连接器输入，通过巴伦变压器耦合至 ADC 前端。板卡可广泛应用于通信多载波、雷达与智能天线、测试与测量、软件无线电等。

原理框图

在这里插入图片描述

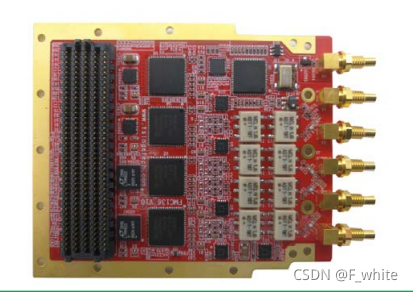

实物图

在这里插入图片描述

性能参数

 支持 4 路 16 位 250MSPS 采样率；
 支持单端交流耦合输入；
 输入电压范围：2Vpp~2.5Vpp，可编程输入电压范围；
 全功率模拟输入带宽：900MHz（典型值）；
 ADC 抖动：60fs RMS；
 [email protected]：94dBFS；
 [email protected]：72.3dBFS；
 [email protected]：12.3bits；

FMC 接口指标：
 标准 FMC 子卡，符合 VITA57.1 规范；
 板卡尺寸：84.1 x 69 mm
 FMC 连接器型号：ASP-134488-01，HPC 接口；
 板卡采用+12V 供电，整板典型功耗 6W；

时钟分配：
 支持外时钟、外参考内时钟、内参考内时钟三种时钟模式；
 板载 1 片超低噪声 TCXO 晶振；

其它功能：
 支持外触发；
 板载状态指示灯；

物理与电气特征
 板卡尺寸：84.1 x 69mm
 板卡供电：0.6A [email protected]+12V（±5%）
 散热方式：自然风冷散热或金属导冷散热

环境特征
 工作温度：-40°~﹢85°C；
 存储温度：-55°~﹢125°C；

技术及需求对接微信：W_soul911

原网站
