无刷电机调速
目 录
Contents
背景介绍
改造磁盘电机
搭建电路



§01无刷电机调速

一、背景介绍

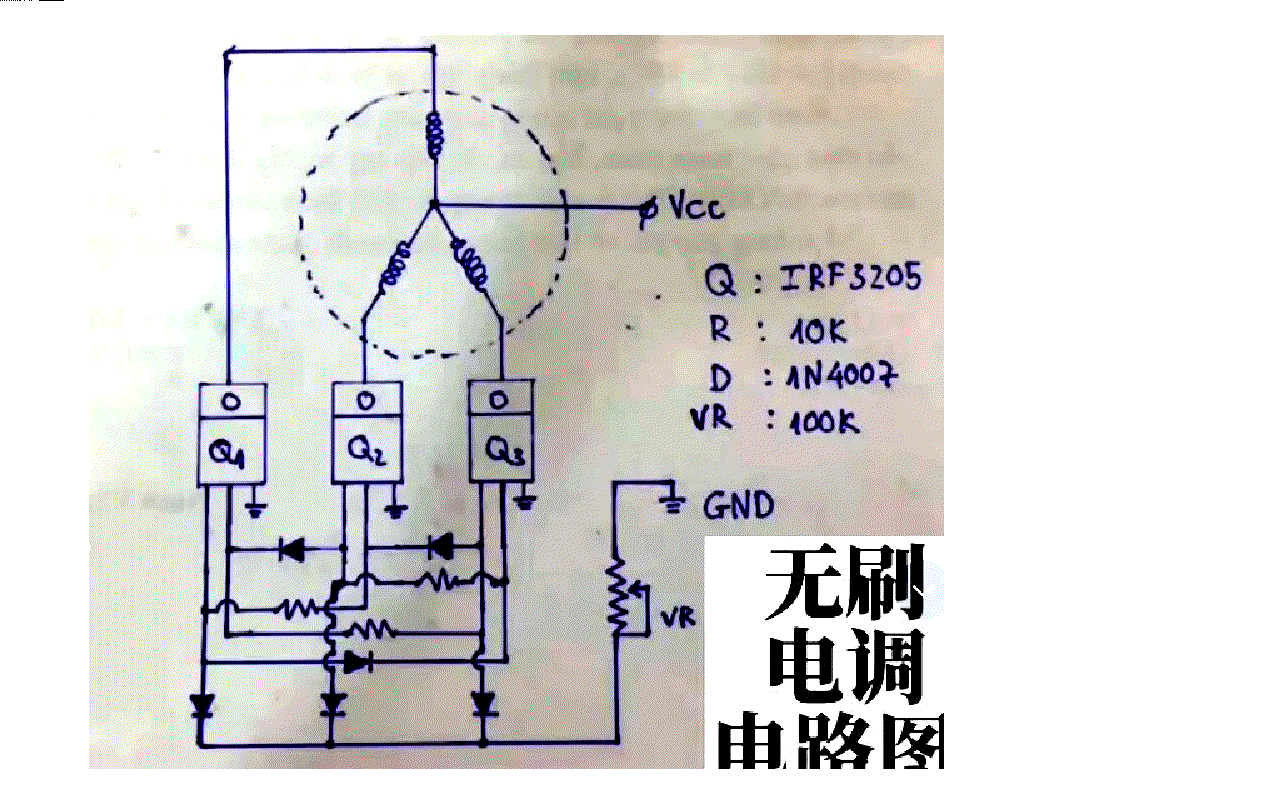

  今天在 今日头条中的无刷电调制作 中，给出了利用三个 MOS 管组装的电调电路。 第一次看到这个电路， 还是被他的简洁给惊呆了。 这个电路能工作吗？

  ##-2-

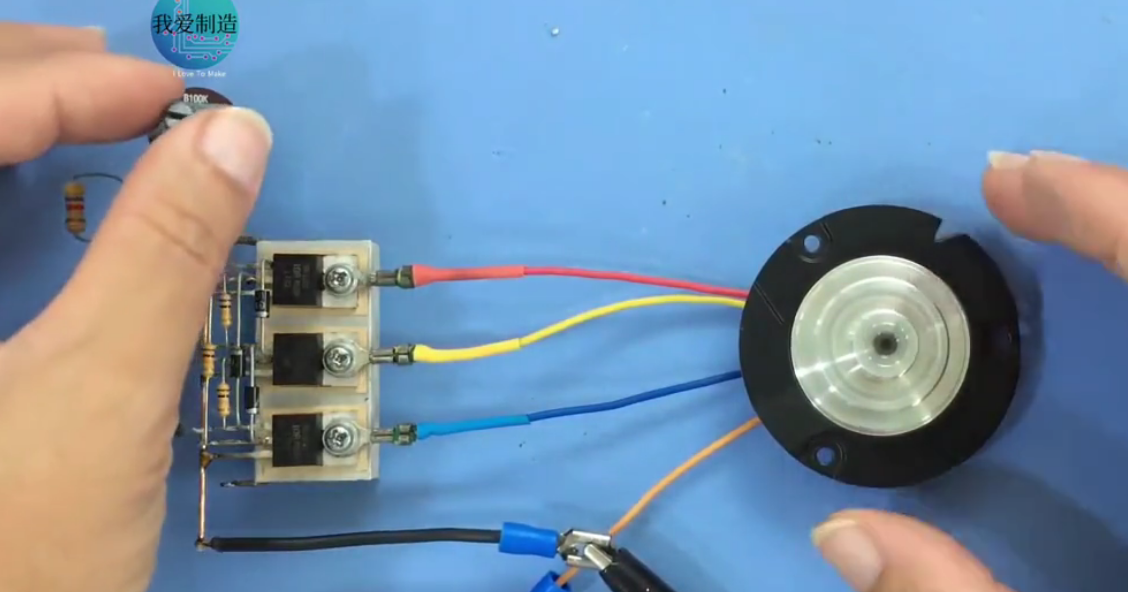

  手边恰好有几个废弃的硬盘，那么拆卸其中两个进行测试这个电路，为研究其工作原理打下基础。 选择具有四个引线输出的硬盘， 它应该是具有中间引线输出的无刷电机。 下面测量一下这些绕组之间的参数。

  GM1657789798_1280_799.MPG|-3-

二、改造磁盘电机

  使用 SmartTweezer 测量四个外出引线之间的电感。 经过测试，可以看到， 在 1 管脚与其它三个之间的电感大都在150 uH左右， 2,3,4 管脚之间的电感大都在480uH左右。 因此可以判定这些引线对应绕组的解法。 1管脚对应的绕组的中心接头。

  GM1657790416_1280_799.MPG|-5-

三、搭建电路

  在面包板上搭建了测试电路。但是很可惜，最终无法实现原来视频中的旋转功能。那么问题来了，究竟是什么原因呢？

  ####
