MAC地址

1. MAC地址有48bit，通常被表示为十六进制格式。

2. MAC地址分为单播、组播及广播MAC地址三类。

3. 单播MAC地址全球唯一，由 IEEE对这些地址进行管理和分配。

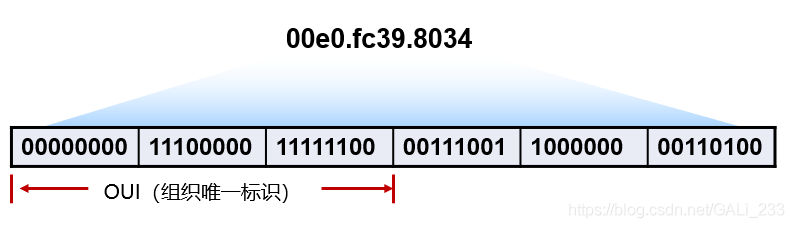

4. 每个单播MAC地址由两部分组成，其中前24bit代表OUI（组织唯一标识），剩下的24位由厂商自己分配。

以太网二层交换机

主要功能

• 使得终端用户能够接入网络；

• 维护MAC地址表；

• 数据帧的转发及过滤；

• 二层环路避免及链路冗余性。

交换机转发数据帧

• 收到单播数据帧（mac地址表存在记录），根据mac地址表指定接口转发。
• 收到单播数据帧（mac地址表不存在记录），复制数据帧，在除收到数据帧以外的接口进行泛洪。
• 收到广播数据帧，在除收到数据帧以外的接口进行泛洪。

工作原理

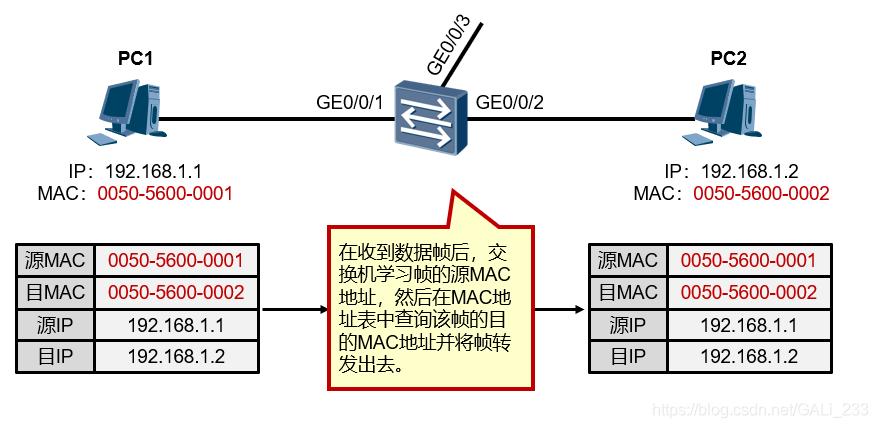

• PC1、PC2连接在同一台二层交换机上。

• 以太网中基于MAC地址通信。

• 初始情况下，交换机的MAC地址表是空的。

1. PC1发送数据帧给PC2（假设PC1已经知道了PC2的MAC地址）。

2. 交换机在GE0/0/1口接收帧后，在MAC地址表中查询该帧的目的MAC地址。

3. MAC地址表中没有任何表项匹配该目的MAC地址，于是交换机将这个数据帧进行泛洪（将数据帧的拷贝从所有接口发送出去，除了接收该帧的接口）。
   同时，交换机学习该帧的源MAC地址并创建MAC地址表项，将该MAC地址与接收该帧的GE0/0/1接口进行关联。

4. 连接在交换机其他接口的PC都会收到这个数据帧，但是它们会丢弃该数据帧，因为这并不是发送给它们的，PC2接收并处理这个帧。
   现在PC2向PC1回复数据，数据帧发往交换机。

5. 交换机收到数据帧后，首先在MAC地址表中查询该帧的目的MAC地址，发现有一个匹配的表项，于是将数据帧从GE0/0/1接口转发出去。

VLAN

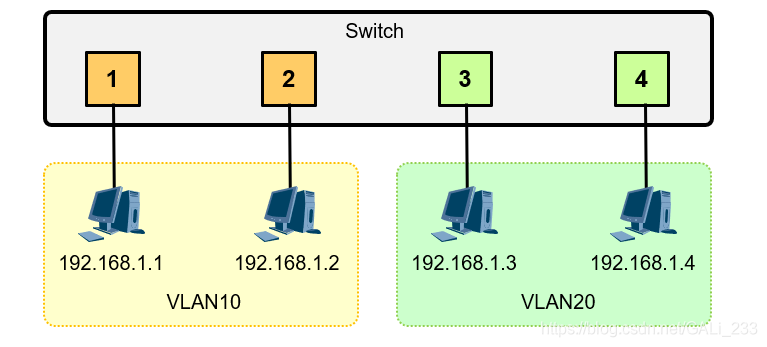

VLAN（Virtual Local Area Network）即虚拟局域网，是将一个物理的LAN在逻辑上划分成多个广播域的通信技术。VLAN内的主机间可以直接通信，而VLAN间不能直接互通，从而将广播报文限制在一个VLAN内。

• 不同的VLAN是不同的广播域，通常使用不同的IP网段。

• 可根据业务需求灵活的进行VLAN的规划。

• 不同的VLAN之间无法进行二层互访。

VLAN知识点小结

1. 一个VLAN中所有设备都是在同一广播域内，不同的VLAN为不同的广播域。

2. VLAN之间互相隔离，广播不能跨越VLAN传播，因此不同VLAN之间的设备一般无法直接互访（二层互访），不同VLAN间需通过三层设备实现相互通信。

3. 一个VLAN一般为一个逻辑子网。

4. VLAN中成员多基于交换机的端口分配，所谓的VLAN划分，通常指的是将交换机的接口添加到特定的VLAN中，从而该接口所连接的设备也即加入到了该VLAN。

5. VLAN是二层交换机的一个非常基本的工作机制。

交换机接口类型（Link-type）

Access

• Access接口只能加入一个VLAN，该VLAN又被称为Access接口的缺省VLAN。

• Access接口只发送无标记帧，且只接收无标记帧或打了缺省VLAN Tag的标记帧。

• Access接口常用于连接PC、服务器或其他终端，或路由器等设备。

Access接口只能加入一个VLAN，该种类型的接口通常用于连接PC、服务器及路由器等设备。

Trunk

• 当一条链路需要承载多VLAN数据的时候，可将该链路配置为Trunk链路。

• Trunk链路两端的接口是Trunk类型的接口。两端交换机需采用相同的干道协议。

• Trunk链路一般见于交换机之间或交换机与路由器之间。

Trunk接口可以加入多个VLAN，可以收发多个VLAN的报文。一般用于交换机之间的互联接口，也用于交换机与以太网子接口对接。

Hybrid

Hybrid接口也可以收发多个VLAN的报文，而且可以指定该接口在发送特定VLAN的报文时是否携带Tag。

802.1q

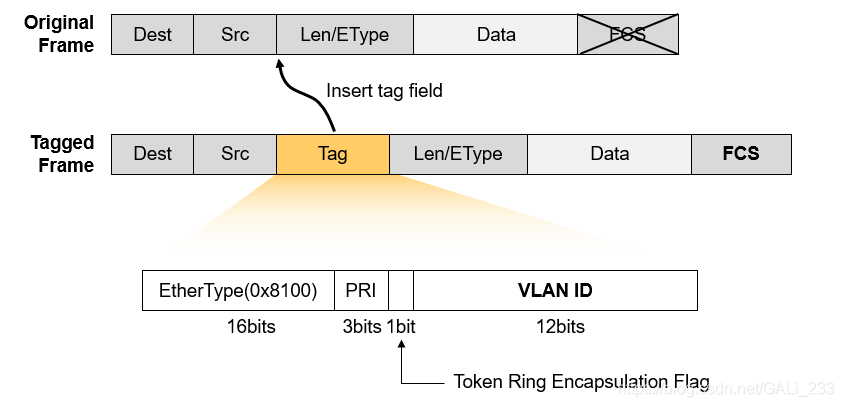

IEEE 802.1q以及VLAN Tagging属于互联网下IEEE 802.1的标准规范，允许多个网桥(Bridge)在信息不被外泄的情况下公开的共享同一个实体网上。IEEE 802.1q-英文缩写写为dot1q，经常在实现以太网封装协议的架构下被提及。以下是打上VLAN Tag的数据帧

端口的缺省ID（PVID）

• 每个Access、Trunk及Hybrid的接口都有一个接口缺省VLAN-ID，称为PVID（Port Default VLAN ID），当接口接收到无标记帧时，为数据帧打上PVID。

• 对于Access类型的接口，PVID缺省为1，由于Access接口只能加入一个VLAN，因此PVID也即该接口所属的VLAN。

• 对于Trunk及Hybrid类型端口，PVID缺省也为1，这两种接口都允许多个VLAN数据帧通过，当接口收到无标记帧时，为数据帧打上PVID。

• 原始的以太网数据帧（或无标记帧、Untagged帧）：指的是采用以太网封装的数据帧，例如普通PC或服务器网卡收发的数据帧。

• 802.1Q数据帧（或标记帧、携带VLAN Tag的数据帧、Tagged帧）：指的是插入了802.1Q头部的以太网数据帧。

1. 交换机的接口“接收帧”：

   指的是数据帧从外部到达交换机的接口，并进入到交换机内部的过程。

2. 交换机的接口“发送帧”：

   指的是数据帧被交换机从其内部往接口外发送的过程。

Access接口

Access接口接收帧：

• 如果该帧不带tag，则接收帧并打上端口的PVID；
• •如果该帧携带tag，则当VLAN-ID与PVID相同时，接收该报文，否则丢弃。

Access接口发送帧：

• 剥离Tag，发出的帧为普通以太网帧（也即无标记帧）。

Trunk接口

Trunk接口接收帧：

• 若数据帧不带tag，则打上接口PVID，此时若PVID在允许通过的VLAN列表里，则接收该帧，否则丢弃。缺省时Trunk端口的PVID为1，而且VLAN1缺省就已经在allow-pass VLAN列表中。
• 若数据帧带tag，且其VLAN-ID在接口允许通过的VLAN-ID列表里，则接收该帧，否则丢弃。

Trunk接口发送帧：

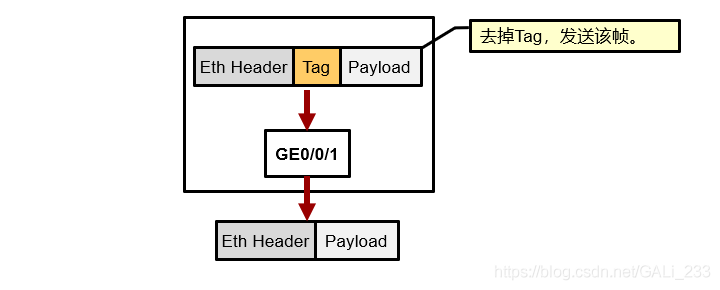

• 若VLAN-ID与接口PVID相同，且该VLAN-ID在allow-pass VLAN列表中，则去掉Tag，发送数据帧。

• 若VLAN-ID与接口PVID不同，且该VLAN-ID在allow-pass VLAN列表中，则保持原有Tag，发送该带tag的数据帧（标记帧）。

Hybrid接口

Hybrid接口接收帧：

• 若数据帧不带tag，打上接口PVID，若PVID在允许通过的VLAN列表里，则接收该帧，否则丢弃。
• 若数据帧带tag，且VLAN-ID在接口允许通过的VLAN列表里，则接收该报文。否则丢弃该报文。

Hybrid接口发送帧：

• 若VLAN-ID在接口允许通过的VLAN列表里，则发送该帧。可以通过命令设置发送时是否携带Tag。

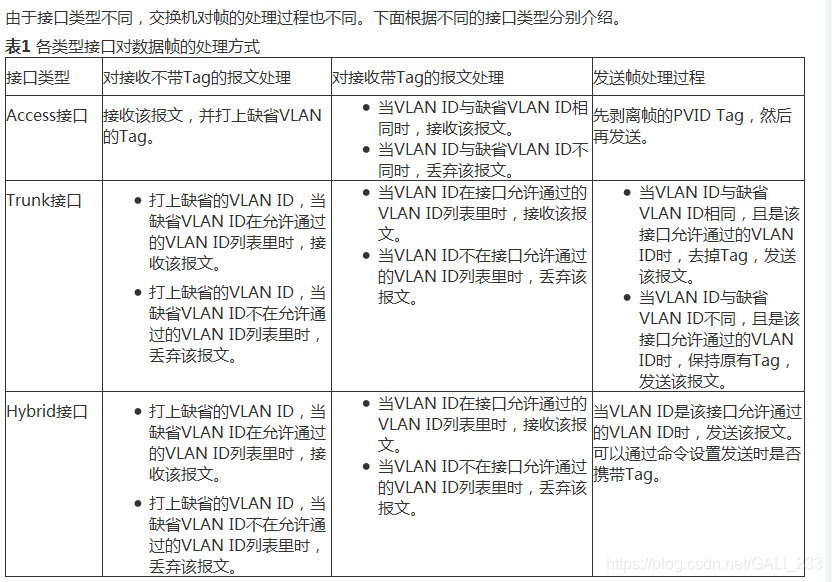

以下图表也可直观看出

VLAN基本配置

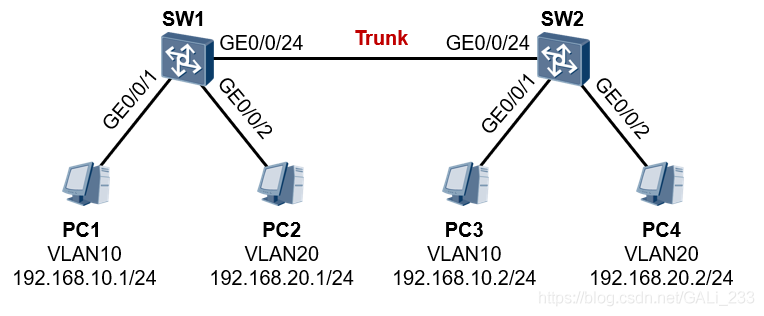

•在两台交换机上创建VLAN10及20。

•将连接PC的接口划入如图所示的VLAN。

•配置SW1-SW2之间的链路为trunk，使得相同VLAN内的用户能够跨交换机实现通信。

# 创建VLAN10及VLAN20：
[SW1] vlan batch 10 20
# 将GE0/0/1配置为access类型，并加入VLAN10：
[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1] port link-type access
[SW1-GigabitEthernet0/0/2] port default vlan 10
# 将GE0/0/2配置为access类型，并加入VLAN20：
[SW1]interface GigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2] port link-type access
[SW1-GigabitEthernet0/0/2]port default vlan 20

# 创建VLAN10及VLAN20：
[SW2]vlan batch 10 20
# 将GE0/0/1配置为access类型，并加入VLAN10：
[SW2]interface GigabitEthernet 0/0/1
[SW2-GigabitEthernet0/0/1] port link-type access
[SW2-GigabitEthernet0/0/1] port default vlan 10
# 将GE0/0/2配置为access类型，并加入VLAN20：
[SW1]interface GigabitEthernet 0/0/2
[SW2-GigabitEthernet0/0/2] port link-type access
[SW2-GigabitEthernet0/0/2] port default vlan 20

配置Trunk链路，允许vlan10和vlan20流量通过

[SW1]interface GigabitEthernet 0/0/24
[SW1-GigabitEthernet0/0/24]port link-type trunk
[SW1-GigabitEthernet0/0/24]port trunk allow-pass vlan 10 20
[SW2]interface GigabitEthernet 0/0/24
[SW2-GigabitEthernet0/0/24]port link-type trunk
[SW2-GigabitEthernet0/0/24]port trunk allow-pass vlan 10 20

相同vlan间可通信，不同vlan不可通信

查看vlan信息

完成上述配置后，同属VLAN10的PC1及PC3即可相互通信；同属VLAN20的PC2及PC4亦可相互通信，我们将这种通信行为成为“二层通信”。然而不同VLAN的用户无法进行直接通信。
