低代码渲染那些事

2022-07-15 23:19:00 【阿里技术】

作者：刘菊萍(絮黎) 阿里用户体验平台团队

一、低代码渲染是什么？

在了解低代码渲染之前，我们先来了解一下低代码渲染是什么？

首先，我们来考虑一下，低代码是什么？

比如下图阿里内部的某低代码平台，阿里对外的低代码产品有宜搭。他们都是通过可视化，即拖拽、配置，再加上很少的代码来设计出页面。

我们可以看到它的源码是一份 json 文件，这份 json 文件相当于是一份新的语言，浏览器是没有办法进行识别的，所以我们需要低代码渲染引擎将json渲染到浏览器中。

二、低代码如何渲染？

正如烹饪一样，为了成功做一份美食，我们需要菜谱和食材，然后通过不同的处理方式，比如煎、炒、炸等烹饪方式做出来一道菜。

我们的低代码渲染也是有类似的公式：

2.1 协议

其中菜谱我们可以认为这是一份标准，它保证了同样一道菜在不同地方 80% 以上的口味都是一致的。如果缺少了这份标准，很有可能在不同的地方吃到的宫保鸡丁味道、食材等都完全不一样。
而低代码相关的协议就是低代码渲染的标准，如果低代码渲染都按照这一份标准来做，可以让不同部门、团队、公司低代码解析都是一致的。这样可以方便物料、工具集等生态产物进行无障碍流通。

协议也可以理解为是React/Vue等ProCode代码和低代码json源码如何互相解析的说明。

我们的协议有两份

《低代码引擎搭建协议规范》
《低代码引擎资产包协议规范》

这里我们对渲染所需的几个关键的协议字段做一下介绍。

协议原文：https://lowcode-engine.cn/lowcode

2.1.1《低代码引擎搭建协议规范》

componentsMap

它描述的是页面用到的组件的信息，例如从 ProCode 转化为我们的 json 协议内容如图：

destructuring 为 true 表示我们用解构的方式来获取组件。当然我们还有其他的描述字段来保证能支持各种组件的导出方式。

utils

它描述的是页面使用到的工具类扩展信息，比如我们页面中想使用lodash.clone方法，那么就需要在协议中这样描述：

componentsTree

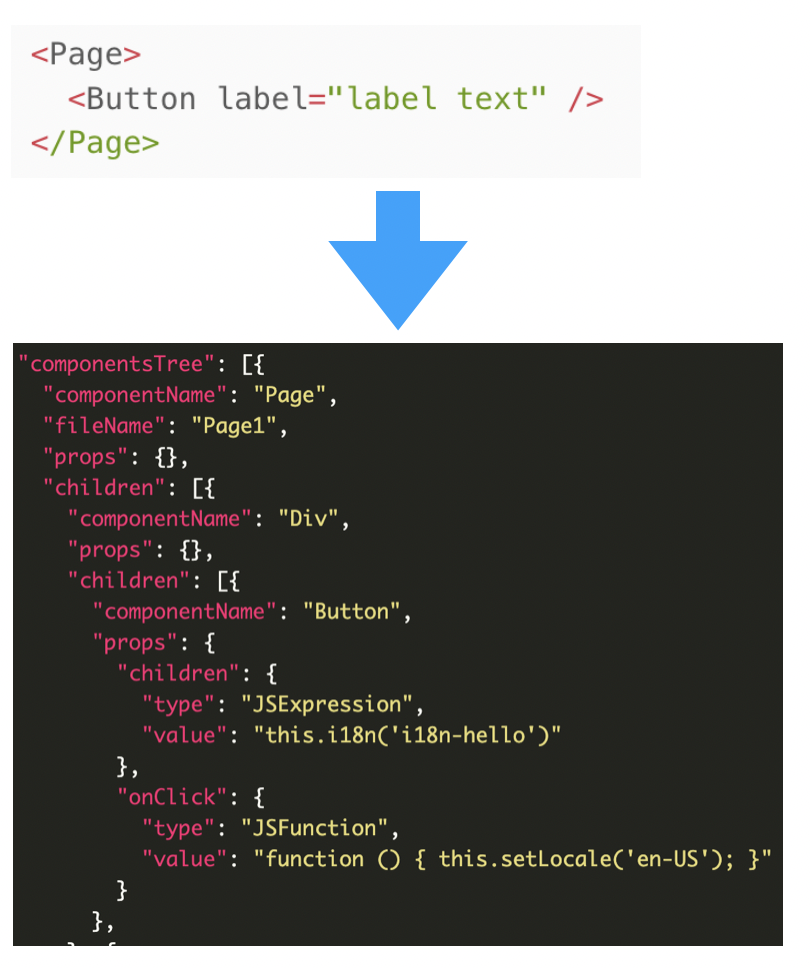

componentsTree描述的是页面的组件树，主要描述的内容相当于我们写的 JSX：

2.1.2《低代码引擎资产包协议规范》

搭建协议中虽然描述了组件的来源，但是我们在浏览器运行时无法使用 npm 引入，所以我们还需要资产包协议，来帮助我们获取组件、工具集等渲染所需材料。

packages

上图是 packages 的一个示例，它描述了一个组件的 urls，也就是我们需要加载上述的 urls。

加载之后，我们可以通过 window.Next.Button 获取到 Button 组件，如下图所示。

大家可以在https://lowcode-engine.cn/demo中尝试看看我们加载了多少组件。

2.2 材料

schema

我们在设计器中进行可视化拖拽、配置实际上就是为了产生我们的 schema。这份 schema 就是遵循《低代码引擎搭建协议规范》的产物，每一个页面对应一个 schema。

页面资产包

根据资产包协议规范，我们需要提供一份页面/应用的资产包信息。

在阿里内部的低代码产品中的某低代码平台里面，有一个依赖管理页面，在这里我们可以新增组件，在新增组件之后进行打包构建。

我们可以看到依赖配置信息中实际上是没有配置urls的，只是配置package、version等信息。

当我们点击打包构建时，我们会通过package、version等信息，将其打包成UMD资源，作为资产包中的urls。

而这份urls会根据package、version进行存储并缓存，所以当我们新发布了一份npm包，并且进行打包构建的时候，打包构建的时间会比较长，而在第二个项目里面再添加一次，就很快了，这就是因为有了缓存，大大减少了打包构建时间。

组件和工具扩展

我们通过搭建协议中componentsMap的描述信息，可以知道Button组件是在@alifd/next 中。

而通过资产包协议的package信息，我们就可以知道如何获取到@alifd/next内容，也就知道Button组件如何获取了。

通过这种方式，我们就可以获取到页面的components和utils。

其他

我们还需要根据我们使用的技术栈，在 html 中提前加载 react/rax 相关依赖的资源。

如果是图表组件我们也需要加载 highcharts 资源。

当然还有更多的资源，可以根据情况进行引入。

2.3 渲染方式

渲染方式主要有两个大类：

出码渲染
运行时渲染

其中在阿里内部大多数低代码平台中，我们主要使用的都是运行时渲染，包括宜搭低代码产品，只有少部分对性能要求较高的产品才会使用出码渲染的方式。

出码渲染

出码渲染是将 schema 转化为 Vue 源码、React 源码或者其他语言的源码。当然就像 React 工程需要进行打包构建才能在浏览器中渲染一样，我们会将 React/其他源码进行打包，打包成一份 Bundle 文件，之后就可以在浏览器中进行消费，渲染出页面了。

以上的过程大多数都是在构建服务中进行的，而Bundle渲染为页面是在浏览器中完成的，这一部分本身都是依赖市面上成熟的前端框架，比如React、Vue等，所以这时候在浏览器的运行时已经不存在低代码渲染了。

下面是某个页面的schema转化为React ProCode的示例：

这里对出码渲染就不做过多的介绍了，有兴趣的小伙伴可以去看看低代码引擎中的出码模块。

运行时渲染

运行时渲染和出码渲染的主要区别在于，页面schema渲染成页面都是在浏览器中完成的，不存在预编译的过程。

三、运行时渲染详解

这里我们就运行时渲染进行详细的介绍。

3.1 渲染能力概览

渲染能力就是我们运行时渲染引擎根据协议需要支持的能力。

比如我们要渲染的一个页面，可以把它解析成一个树状结构，而其中的最底层的节点就是我们最小粒度的组件。

对于这个组件，我们需要支持的能力主要是：

1）获取源码组件
2）解析组件的 props
3）获取组件的 children
3）保留并传入上下文，包括循环上下文，插槽上下文等;
4）节点更新，当参数变化时需要更新对应的节点
5）节点循环处理
6）获取节点实例并进行存储
......

而比组件更大的一个纬度来说，也就是页面的渲染，而他们的能力需要：

1）页面生命周期的生成和执行；
2）页面内组件树描述生成，并递归处理单个组件；
3）页面上下文生成，比如数据源 State、低代码组件的 Props 等。
4）页面 API 支持；
......

3.2 组件渲染

3.2.1 获取源码组件

通过 Node 的componentName和之前获取到的components就可以获取到React/Rax的源码组件。上面的渲染所需材料获取的模块已经介绍过了。

3.2.2 解析props

为了实现所有的搭建场景，我们的props有几种解析方式：

1、参数是确定的值

配置的值是确定的，比如确定的 text 文本。

{
  "componentName": "Text",
  "id": "node_ocl45bcwsy1",
  "props": {
    "content": "文本",
  },
}

2、参数是需要计算的表达式

配置的值根据数据源进行变化的，比如说text文件需要根据state.text进行计算的场景。
这里会用type:JSExpression来描述需要计算的表达式。

{
  "componentName": "Text",
  "props": {
    "content": {
      "type": "JSExpression",
      "value": "state.text",
      "extType": "variable"
    }
  }
}

3、参数是函数

参数是作为函数传到组件中，比如说Button组件配置的onClick事件、onChange事件等。
这里会用type:JSFunction来描述函数。

{
  "componentName": "Text",
  "props": {
    "onClick": {
      "type": "JSFunction",
      "value": "this.onClick",
    },
    "onChange": {
      "type": "JSFunction",
      "value": "function() { this.setState({ text: 'new Text' }) }",
    }
  }
}

4、参数是 React/其他框架的节点

协议中还描述了某一种属性作为ReactNode渲染的情况，这时候组件渲染的内容不是 children，而是这个组件的某一个参数。

其中type为JSSlot就是描述这种情况的参数格式。

{
  "componentName": "Card",
  "props": {
    "title": {
      "type": "JSSlot",
      "value": [{
        "componentName": "Icon",
        "props": {}
      },{
        "componentName": "Text",
        "props": {}
      }]
    },
  }
}

上面代码中的Card中的this.props.title在React渲染引擎下就会解析成 ReactNode。

3.2.3 获取组件的 children

通过递归处理即可获取其 children，下图是其伪代码。

3.2.4 处理节点更新机制

当数据源变化的时候，我们需要对页面进行更新，主要有两种更新方式，全量更新和增量更新。

全量更新

全量更新就是只要数据源发生变化，我们就从页面的顶层节点，也就是 Page 开始从头开始再次进行计算、递归子元素并对 props 进行计算。也就是每一个节点都会重新计算和渲染。

这样的好处的是处理比较简单，而坏处就是由于多了不必要的计算和渲染，在性能上较差，特别是如果节点比较多就会出现明显的卡顿。

增量更新

增量更新是找到用到这个数据源的组件才进行更新，也就是上图中的TextA和TextC。

我们实现的方式就是利用了 mobx，如下图所示我们将 state 和 props 进行 observable。并对每一个组件都进行 observer 观测，当组件用到的 state 或者 props 产生变化的时候，mobx 会控制其进行更新。

3.2.5 处理节点循环

由于在循环的场景中，循环的组件和其子组件需要通过 this.item 和 this.index 来获取循环的索引和循环的值。

所以我们在节点循环的时候，我们需要计算循环的值，并将循环的值，作为当前节点和节点的 children 的 scope 来解析。

3.2.6 处理节点实例

当我们配置了组件的 ref，我们就可以通过 this.$(ref) 来获取组件实例。

在 React 中，我们主要是直接利用组件的 ref 参数，来获取到组件的实例，并将其存储到渲染引擎的上下文中。

3.3 页面渲染

3.3.1 执行页面生命周期

在搭建协议中，定义的生命周期方法主要是 React16 的标准生命周期方法，对于 React 的渲染引擎来说，只需要在合适的时机调用相关生命周期方法即可。

而对于其他语言的渲染引擎，我们就需要根据情况，在其类似的生命周期中调用 schema 中的生命周期方法。比如 Rax 技术栈的渲染引擎，由于没有类似的生命周期，所以使用 hooks 来替代对应的生命周期；当然对于使用者来说是感知不到差别的。

3.3.2 递归解析组件树

下面是其递归组件树示例的一个伪代码。

fuction renderNode(node) {
  if (!node) {
    return null;
  }
  const React源码组件 = components[node.componentName];
  const props = compute(node.props);
  const children = node.children.map(d => renderNode(d));

  return React.render(React源码组件, props, children);
}

renderNode(schema)

而在递归之后，我们就可以按照组件的渲染逻辑，对单个组件进行渲染了。

递归处理组件

按照前文提到的组件渲染相关的逻辑对每一个组件进行处理。就可以按照组件树的层级关系将其绘制到浏览器上。

3.3.3 页面上下文生成

上下文、状态和数据管理和层级以及包裹的组件是有关系的，其中页面下的组件，使用的是页面的上下文、数据和状态。在页面包裹的区块下的组件，优先使用区块下的上下文、状态和数据，如果区块中不存在，这时会去页面上下文、状态和数据中寻找。

上下文、状态和数据管理使用的是 proto 来实现的。当进入区块时，会新建区块数据和区块上下文，并使用 proto 来继承页面上下文和页面数据，这样就可以在区块中优先使用区块的数据和上下文，当区块中没有的时候，会向页面数据和上下文中查找。整体逻辑类似下面的伪代码：

// 页面上下文
var content = {
  a: '1',
  b: '2',
};
// 页面数据
var state = {
  a: 'a',
  b: 'b',
};

function Block1() {
  // 区块上下文
  var blockContent = {
    a: '3'
  };
  blockContent.__proto__ = content;
  // 区块数据
  var blockState = {
    a: 'c'
  };
  blockState.__proto__ = state;

  // 区块内组件使用
  console.log('区块内组件 a', content.a, state.a);
  console.log('区块内组件 b', content.b, state.b)
}

// 页面内组件使用
console.log('页面内组件 a', content.a, state.a);
console.log('页面内组件 b', content.b, state.b)

Block1();

输出结果如下：

实现上述的几个逻辑，就可以完成一个最简单的运行时低代码渲染引擎了。

四、运行时渲染体系现状及规划

目前维护的运行时渲染框架主要有三套：

lowcode-react-renderer和lowcode-rax-renderer：是低代码引擎（lowcode-engine）提供的低代码运行时渲染能力，其底层使用的是renderer-core。
Render-Engine：是集团内部的基于React运行时的低代码渲染引擎，支持应用级别的渲染，包括导航、登陆等应用级别的渲染能力。
Rax-Engine：也是应用级别的渲染能力，运行时框架依赖的是Rax。

痛点1-维护成本高

我们的运行时渲染框架有独立的三套，而本身运行时的是有很多能力是通用的，是可以进一步下层复用，Renderer-Core 就是对通用的运行时渲染能力进行了下层，而 React 渲染器和 Rax 渲染器只需要针对差异部分进行适配。

解决方案

而三套独立的运行时渲染框架导致我们的维护成本是大于 3 的。基于这个原因，在后续的迭代中我们会将通用能力下层，而他们之间的差异能力通过插件化来适配。

痛点2-稳定性保障

稳定性保障是近期要实现的重点问题，主要原因是低代码渲染已经用在了很多项目上。如果缺乏稳定性保障，当升级低代码渲染引擎时，这些项目都需要回归，会导致几个问题：

升级缺乏回归人力
不升级无法使用新的特性
而对于低代码平台整体升级来说，更困难，因为低代码平台的研发人员也很难覆盖到所有的使用场景。宜搭从去年开始就在将他们使用的低代码渲染Render-Engine从7.4.x升级到7.5.x版本。遇到的问题不限于：
执行报错，但是需要正常渲染
条件表达式执行报错，由于7.4.x的一个 bug，在7.4.x版本能渲染出来。为了保障升级无差异性，需要在7.5.x版本通过某种方式保留这个bug。

这些问题导致大版本的升级相当于越过一段鸿沟。
