使用KiCad插件，将PCB焊接可视化

  通常在第一次调试电路的时候，PCB板都是手动焊接的，在焊接的时候，通常都是打印出来器件清单，然后对照着器件清单，在PCB上依次查找需要焊接的元件，然后将对于的元器件焊接上去。如果电路板元器件比较少的时候，这样焊接起来还好，如果器件数量比较多时，每次寻找器件的位置都要花费好长时间。当然也可以在电脑上直接搜索元器件的位置，但是这样每焊接一个器件就要在电脑上搜索一次也比较麻烦。有没有更好的方法来解决这个问题呢？当然是有的，这里推荐使用KiCad的元器件清单可视化插件，将焊接的Bom直接变为可视化。

  下面直接看最终效果图。

  左边一列是器件清单明细，右边是电路板的PCB布局文件，当选中左边的元器件时，在右边就会高亮显示出改元件所在的位置。这样在焊接PCB的时候，就可以一眼看到需要焊接的元件所在的位置。生成的这个可视化文件是html格式的，在任何可以观看网页的设备上都可以打开。 在焊接的时候，可以直接在手机上打开这个可视化网页。随时查看器件值和位置，比较方便。也避免了直接把PCB文件发给别人，导致资料泄密。

  下面详细说一下如何生成这种可视化焊接清单。由于现在大多数人的PCB文件都是使用AD软件画的，而AD软件默认生成的pcb文件格式使用KiCad软件是打不开的。那么第一步就是通过AD软件将PCB文件转成KiCad软件可以识别的格式。

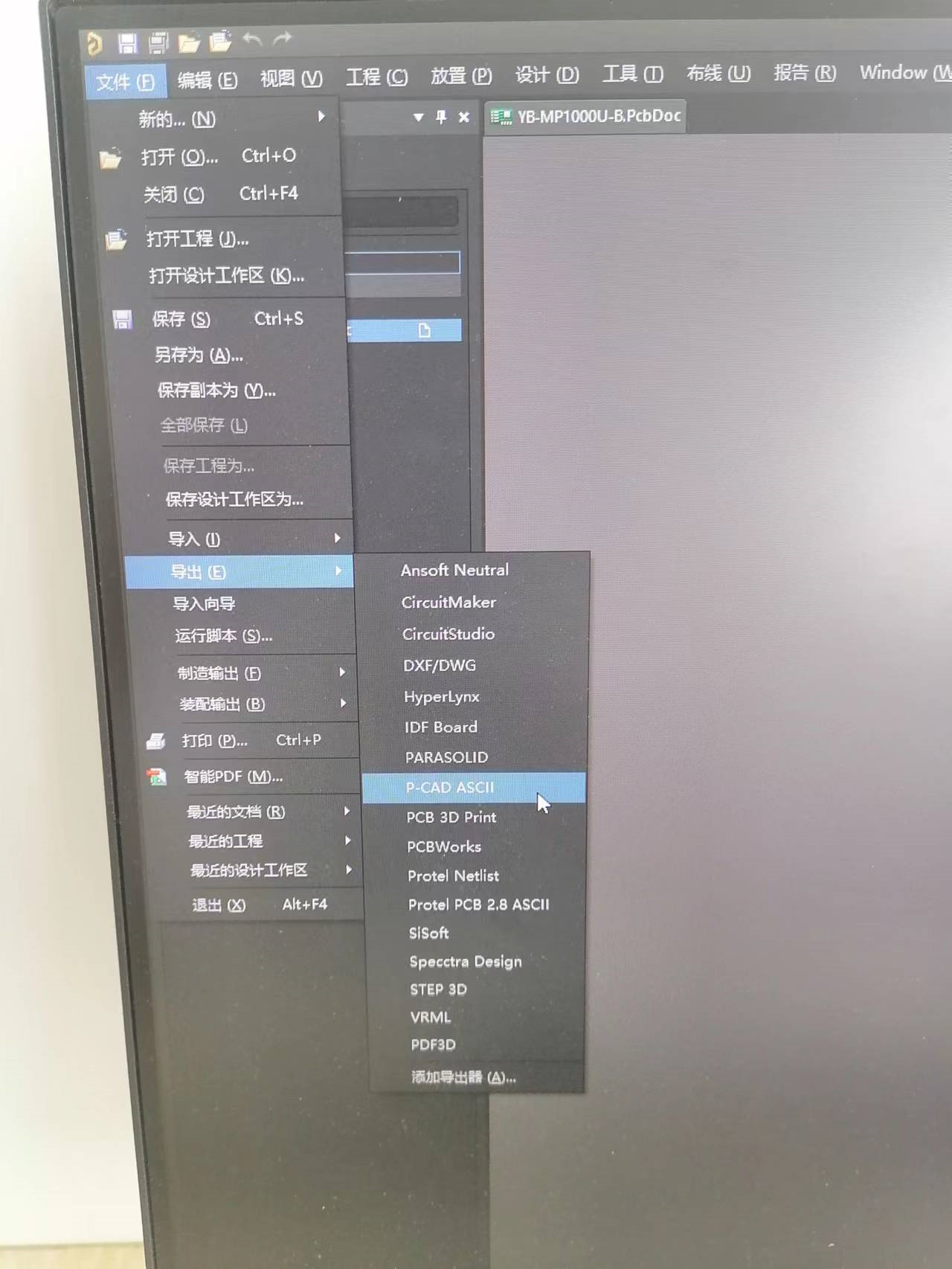

  首先在AD软件中打开PCB文件，然后选择文件—导出—P-CAD ASCII 选项，将PCB文件导出为ASCII格式。

  然后选择导出文件的路径和名称。

  此时生成的PCB文件后缀名为 pcb，而不是AD软件的默认后缀名PcbDoc。

  接下来使用KiCad软件打开刚导出的这个pcb文件。

  在电脑开始菜单中选择KiCad—Pcbnew 软件，这时就会打开一个新的PCB文件。

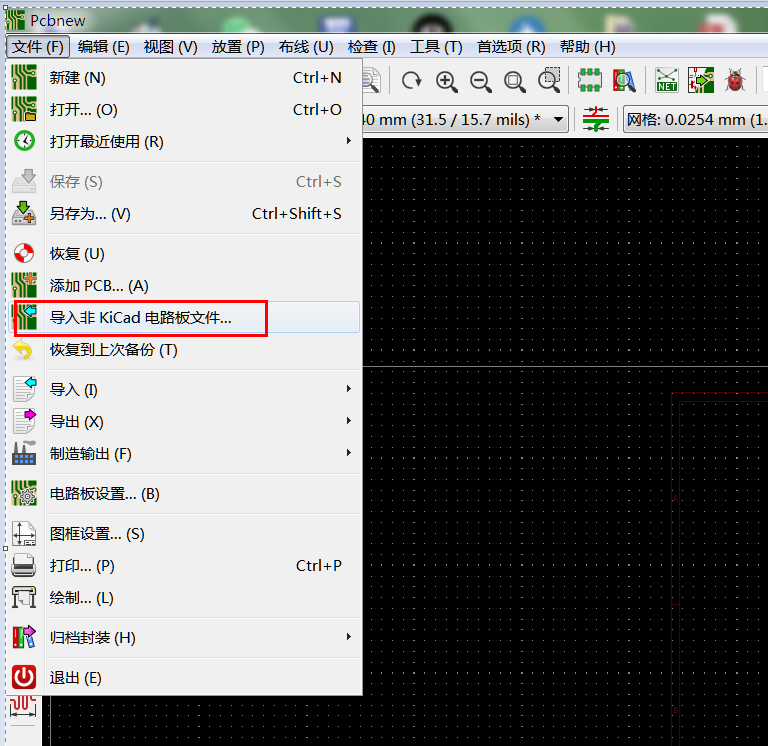

  选择文件—导入非Kicad电路板文件。

  在右下角文件类型处选择p-cad ascii pcb文件。

  这时就打开了AD软件中画的PCB文件，此时还需要把这个文件转换为KiCad格式才能使用。
  选择文件—另存为

  将pcb格式的文件另存为kicad_pcb格式。

  此时选择Generate Interactive HTML BOM 插件。 也可以在工具栏中选阵 工具 — 外部插件 — Generate Interactive HTML BOM

关于插件的安装方法可以 参考这篇文章 KiCad安装第三方插件方法

  点击完器件生成清单之后，就会弹出一个界面。

  直接点击最下面的 生成BOM 按钮。这时就会打开一个网页，网页中就会显示器件清单。

  在左边选择相应的器件之后，在右的电路板中就会高亮显示。同时右边的电路板支持缩放。

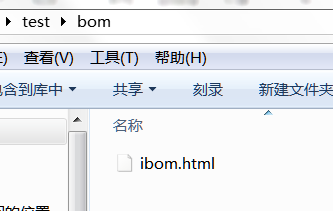

  右上方一排是显示方式的各种按钮，可以选择自己想要的显示方式。此时这个网页就会自动保存在本地pcb所在文件夹里面的bom文件夹中。


  当需要在手机上打开的时，只需要把这个ibom.html文件发送到手机上就行。

  在手机上选择横屏显示，这样在焊接元器件的时候，就会方便很多。

  这样通过KiCad就能将AD中的PCB文件和器件清单在手机上查看了，生成的这个网页也只有几百k大小，查看起来也很方便。极大的提高了工作效率。
