A---DMA串口通信

1、芯片：STM32L031F6
2.、实现DMA串口数据发送和接收

cubeMX配置：

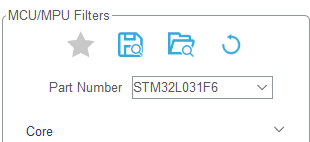

1、芯片选择

2、根据图中三个红框进行配置，本次实验中使用的USART2。根据硬件设计，电脑与单片机是通过USART2通信，因为UART1以后也会用到，目前先做简单设置。

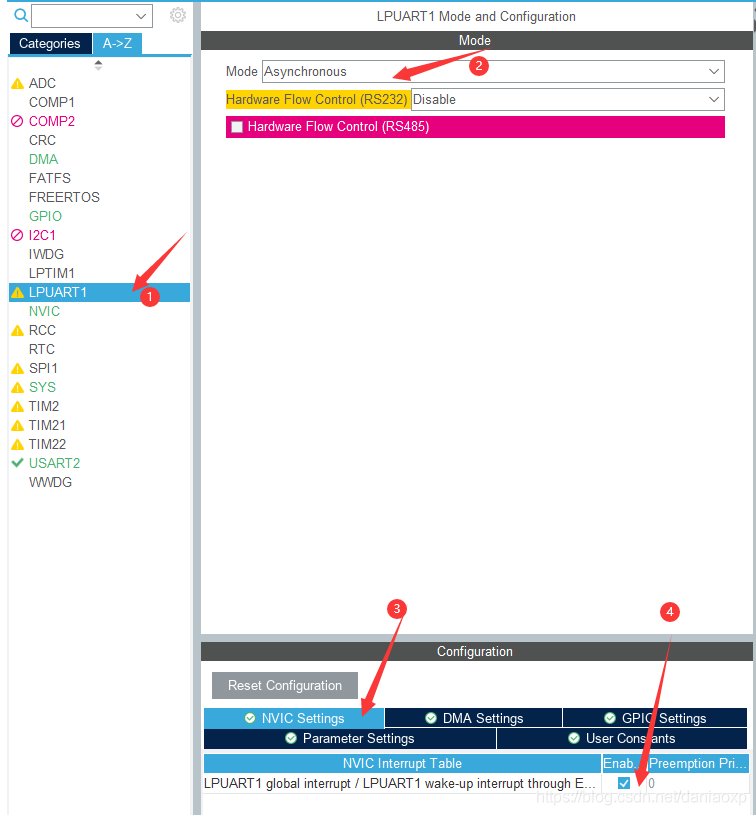

3、UART1设置。

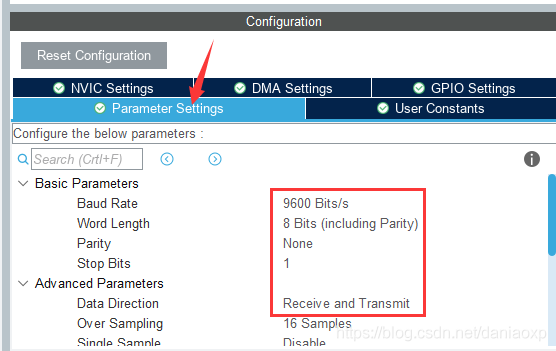

4、UART2设置。

由于使用DMA，所以也要进行DMA相关配置。

5、NVIC配置

5、时钟配置


MDK设置
1、在usart.c文件中添加如下代码

/* USER CODE BEGIN 0 */
uint8_t			Rx_Flag = 0;
uint16_t		Rx_Len = 0;
uint8_t			Rx_Buf[1024] = {
    0};
/* USER CODE END 0 */

2、在usart.h文件中添加如下代码

#define Rx_Max 1024
extern uint8_t		Rx_Flag;
extern uint16_t		Rx_Len;
extern uint8_t		Rx_Buf[1024];

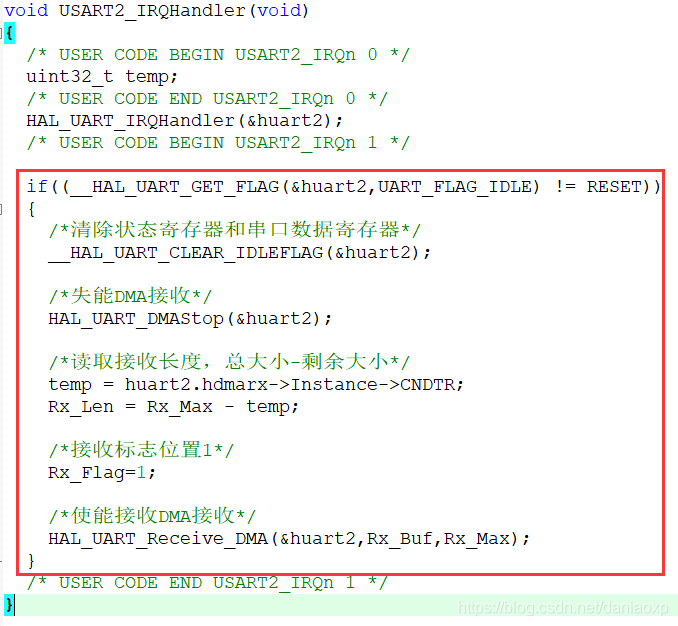

3、在stm32f1xx_it.c文件中添加如下代码

#include "usart.h"

 if((__HAL_UART_GET_FLAG(&huart2,UART_FLAG_IDLE) != RESET))
  {

	/*清除状态寄存器和串口数据寄存器*/
	__HAL_UART_CLEAR_IDLEFLAG(&huart2);

	/*失能DMA接收*/
	HAL_UART_DMAStop(&huart2);

	/*读取接收长度，总大小-剩余大小*/
	temp = huart2.hdmarx->Instance->CNDTR;
	Rx_Len = Rx_Max - temp;

	/*接收标志位置1*/
	Rx_Flag=1;

	/*使能接收DMA接收*/
	HAL_UART_Receive_DMA(&huart2,Rx_Buf,Rx_Max);
  }

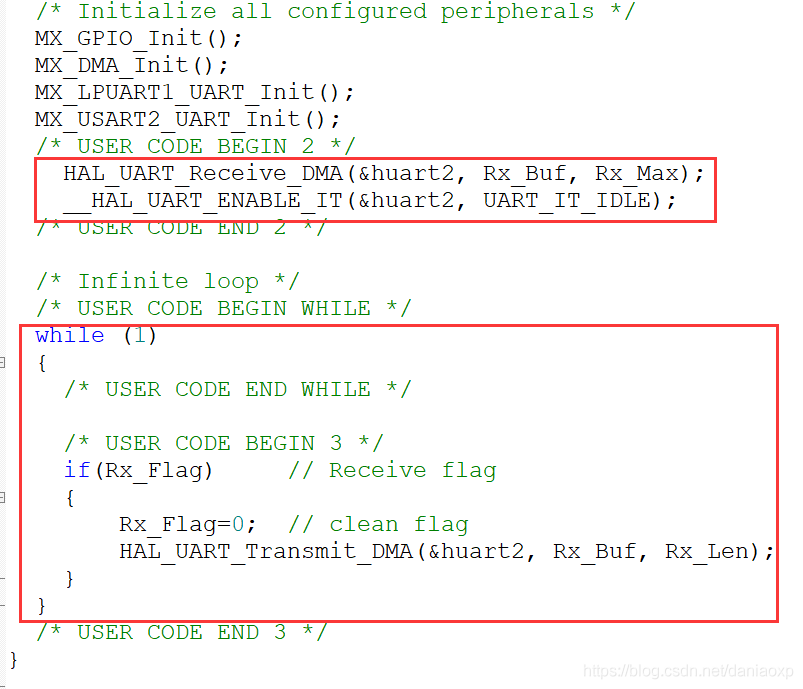

4、在main.c文件中添加如下代码

HAL_UART_Receive_DMA(&huart2, Rx_Buf, Rx_Max);
__HAL_UART_ENABLE_IT(&huart2, UART_IT_IDLE);

if(Rx_Flag)    	// Receive flag
{

	Rx_Flag=0;	// clean flag
	HAL_UART_Transmit_DMA(&huart2, Rx_Buf, Rx_Len);
}
